當前位置: “八一”精魂鑄就魔都新地標 —— 公司上海魯能JW萬豪侯爵酒店項目迎來機電安裝全國觀摩
4月10日下午,公司上海魯能JW萬豪侯爵酒店項目迎來了由中國安裝協會主辦、公司承辦的機電安裝全國觀摩會！此次觀摩，共有來自全國各地100多家施工單位230余人參與交流。新華網、中國建設報、建筑時報等6家媒體予以報道！
上海魯能JW萬豪侯爵酒店工程，位于陸家嘴金融貿易區，建筑面積11萬平方米，建筑高度157.5米，與迪拜塔同由美國SOM建筑設計事務所操刀設計，被稱為迪拜塔“兄弟”，該項目建成之后將作為超五星級酒店以傲人的姿態屹立于黃浦江邊，成為上海市的新地標。

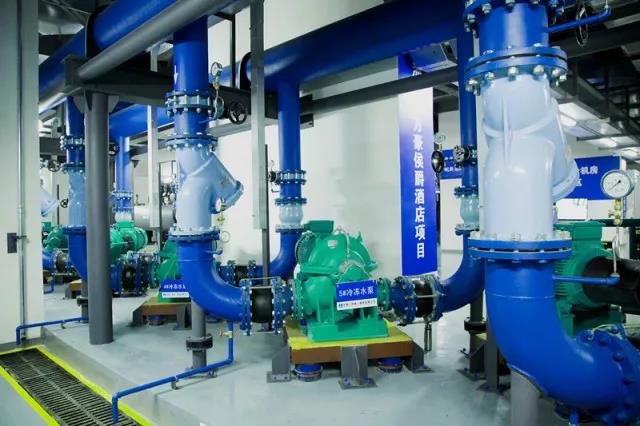

項目制冷機房

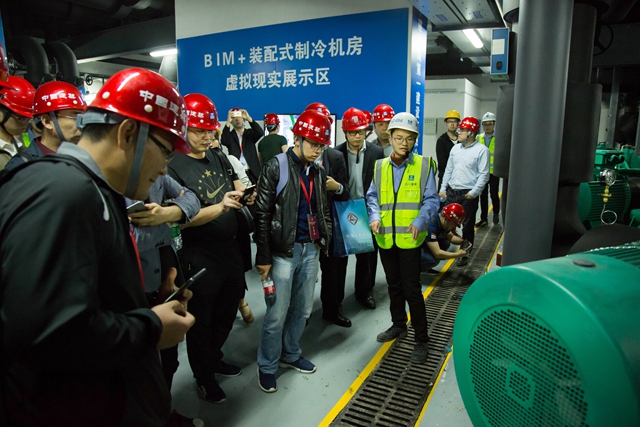

管理人員為觀摩隊伍現場講解制冷機房

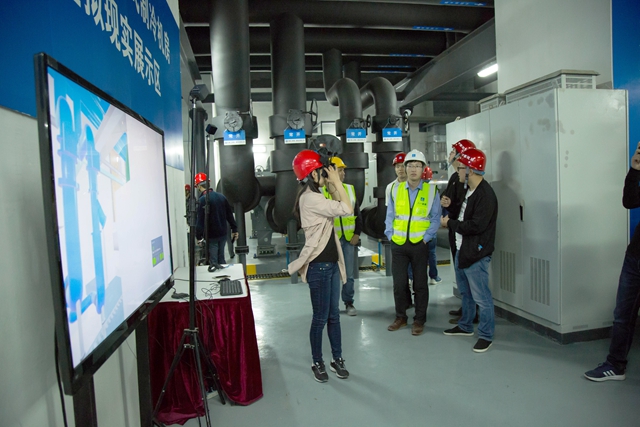

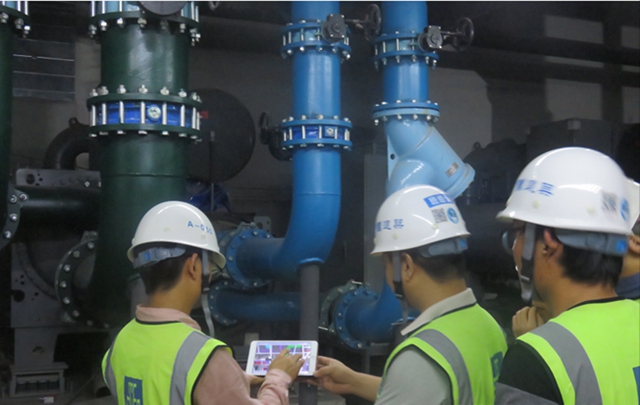

觀摩人員現場體驗VR虛擬現實技術
7天！BIDA呈現“魔術般”的從無到有
項目制冷機房建筑面積780㎡，整個機房共有管道993.7米，螺栓4306個，管道共分段142塊。項目通過“BIDA一體化”工程技術體系，7天內實現制冷機房“魔術般”的從無到有。

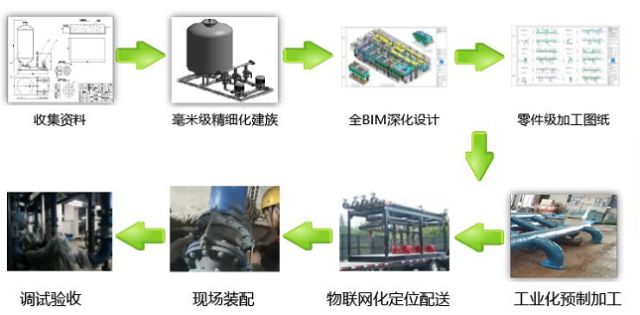

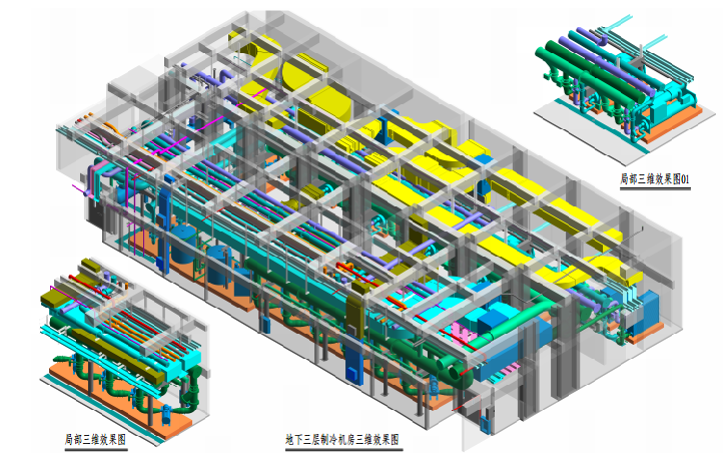

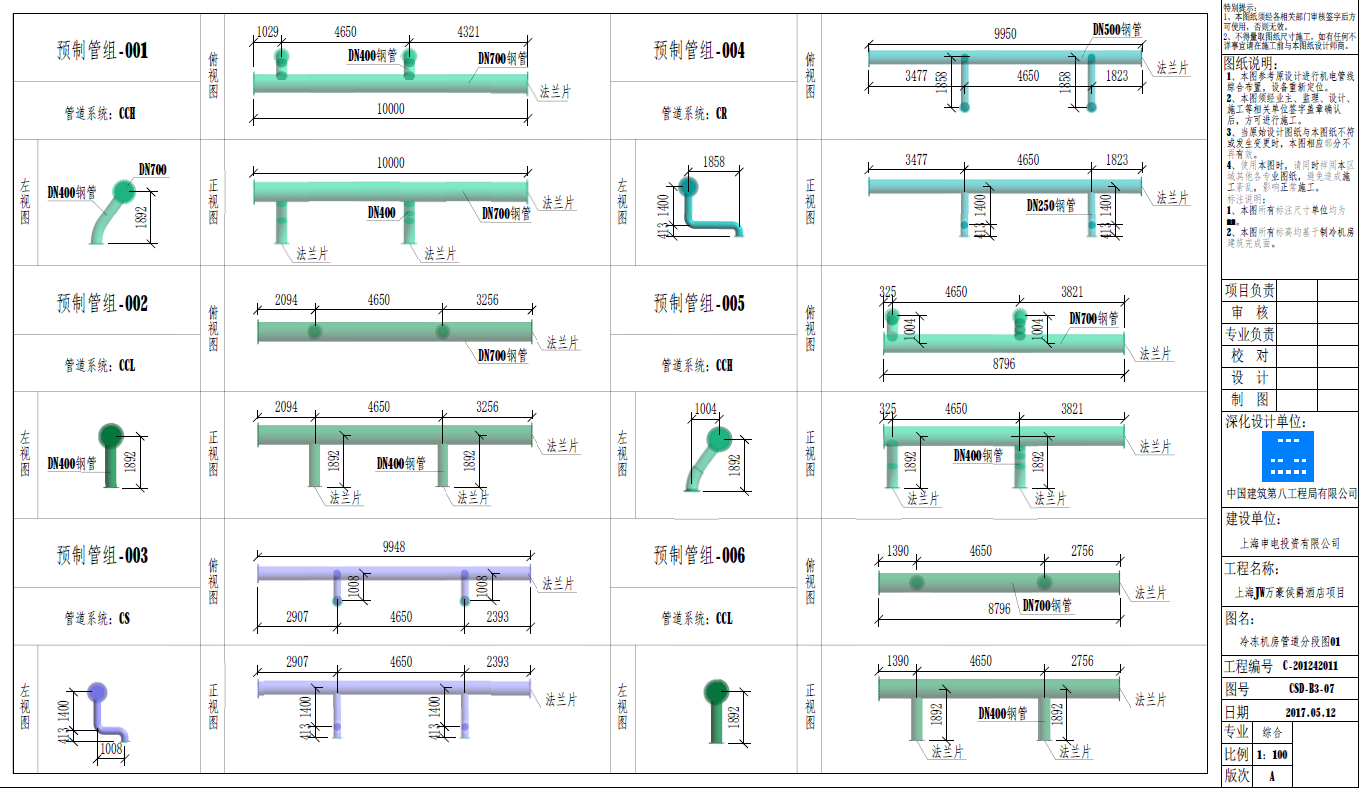

機房深化設計并出具圖紙：分析圖紙并收集整合大量資料；對機房?jī)?nèi)的機械設備、閥部件等構件進行1:1毫米級精細化建族；充分利用狹小機房空間，深化設計形成多套方案；利用BIM模型結合VR虛擬現實技術選擇最優的方案，并運用Revit軟件直接出圖；綜合考慮施工順序、運輸空間、操作便利性等因素，對設備、管道等進行分段并形成加工圖紙。最后，將預制化圖紙交付場外工廠進行預制化加工。整個過程用時25天。
工廠預制化加工：管理人員將圖紙發送給加工廠，加工廠按照精細化圖紙，對深化設計形成的142個管組分段進行誤差在±1mm以?xún)?nèi)的預制化加工，加工完成后進行物聯網化定位配送至施工現場。整個過程實現了“無圖化”施工，總共用時20天。
7天完成現場裝配，提速8倍：現場裝配過程投入工人20人，管理人員5人，嚴格按照手機中的圖紙對機房進行“搭積木”般的裝配。整個裝配過程零整改、無返工，一次成優率達100%。
舒適度極難調節的60米挑高A字型酒店大堂
酒店大堂采用“A字型”設計，高60米，相當于近20層民用建筑的高度。由于大堂高度高、跨度大，如何計算、調整、控制“A字型”空間內的熱舒適度便成為一項難題。

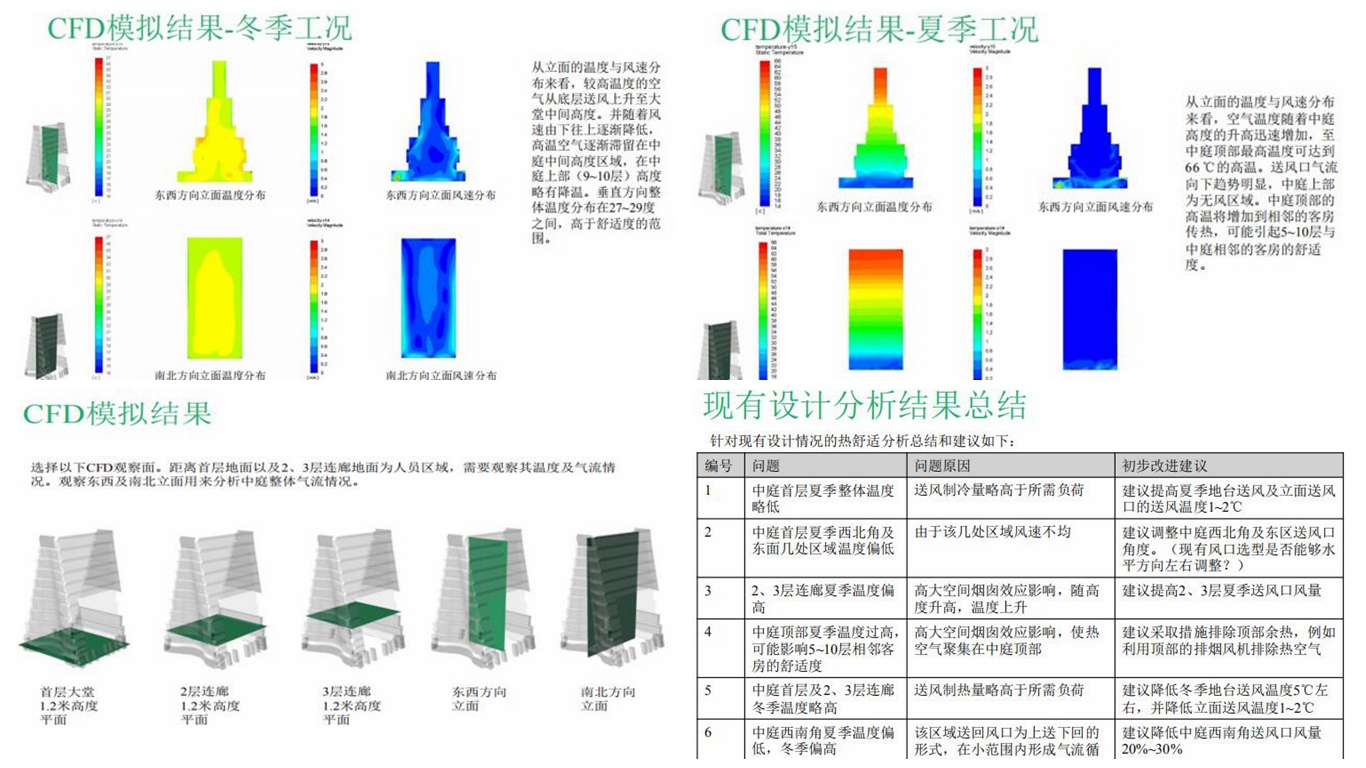

項目創新采用CFD技術進行現場舒適度模擬。分析優化暖通圖紙，采集大量影響舒適度的相關參數，對整個大堂內“夏季”、“冬季”兩種工況進行模擬，最終通過計算機大量的數據計算得出結果，并提出改進意見，將舒適度調整到最佳。
CFD是數值數學和計算機科學結合的產物，是一門具有強大生命力的交叉科學。它以電子計算機為工具，對流體力學的各類問題進行數值實驗、計算機模擬和分析研究，以解決各種實際問題。該項技術廣泛應用于航天設計、汽車設計、生物醫學工業、化工處理工業、渦輪機設計、半導體設計等領域。目前國內該項技術在建筑行業鮮有運用。
大力科技創新，實現創優創效
項目還自主研發應用三項實用新型專利：一種快速清管穿帶線裝置、一種成排線盒固定裝置、一種樓板預留套管輔助裝置，應用專利助力現場生產，運用科技促進創優創效。
中建標兵，行業排頭
此次觀摩，中國安裝協會副會長兼秘書長楊存成，副秘書長兼科技推廣部主任唐忠赤，上海市安裝行業協會秘書長劉建偉，中國安裝協會BIM應用與智慧建造分會常務副會長王剛等相關領導共同參與。觀摩過程中，楊存成這樣對管理人員說道：“該項目機房結構復雜，排布條件差，設備多，管線復雜，如果沒有BIM做引領，真的很難想象現場能夠有如此的施工精度，八局一在BIM技術行業真是處于領先地位！”
斬獲行業大獎，提升業內地位
觀摩之外，主辦此次活動的中國安裝協會于4月10日上午在上海舉行2017“安裝之星”全國BIM應用大賽表彰大會，公司共榮獲一等獎2項，二等獎4項。（王曦、呂文）
